ПГБ-200

/f/catalogue/2019/05/_5cecfc1f2c6cd2.jpg
/f/catalogue/2019/05/_5cecfc20ce13c2.jpg
/f/catalogue/2019/05/_5cecfc22697c32.jpg
/f/catalogue/2019/05/_5cecfc240c01d2.jpg
/f/catalogue/2019/05/_5cecfc257944c2.jpg

Специалисты Завода ГазСинтез поставляют газорегуляторные пункты ПГБ-200 в максимальной заводской готовности. Пункты предназначены для эксплуатации на предприятиях газовой промышленности для:

  • снижения уровня давления газа на входе;
  • поддержания давления газа на выходе из системы;
  • очистки газовой среды от мелких примесей.

Газорегуляторный пункт поставляется в блочно-модульном исполнении и не требует строительства специальных помещений. В соответствии с классификацией ГОСТа 15200-69 присвоена 1 категория размещения, что предполагает следующие условия на объекте:

  • климатическая зона: умеренная, холодная, умеренно-холодная;
  • температура воздуха: от -60°C до +40°C;
  • максимальная влажность воздуха: до 100% при +25°C.

Конструкция ПГБ-200

Внутреннее помещение газорегуляторного пункта поделено газонепроницаемой перегородкой на два отсека с независимыми входами. Первый отсек - технологический - служит для установки фильтра газа, первичных приборов КИПиА и арматуры (запорной и регулирующей). Второй отсек - вспомогательный - предназначен для размещения электрического силового оборудования, вторичных приборов КИПиА, а также системы обогрева обоих помещений.

С внешней стороны блок-бокс ПГБ-200 облицован профлистами или сэндвич-панелями. Требуемая толщина панелей и цветовое решение подбираются с учетом пожеланий Заказчика на этапе формирования технического задания.

Компоновочная схема ПГБ-200*

Компоновочная схема ПГБ-200

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Контроль за работой оборудования осуществляется с помощью приборов учета: датчиков (избыточного или абсолютного давления, температуры, перепада давления), манометров, термометров. Передача показателей может быть организована дистанционно по GSM-каналу (при наличии GSM-модема).

Модификации ПГБ-200

Типоразмерный ряд включает в себя шесть модификаций пункта редуцирования газа ПГБ-200 с разной пропускной способностью, входным и выходным давлением, а также типом устанавливаемого регулятора.

Условное
обозначение
Регулятор Входное давление,
МПа
Выходное давление,
кПа
Пропускная
способность, м3
ПГБ-200-РДП-200Н РДП-200Н 0,05 - 1,2 1,5 - 60 10118 - 95183
ПГБ-200-РДП-200В РДП-200В 0,1 - 1,2 60 - 600 11186 - 95183
ПГБ-200-РДБК1-200/105 РДБК1-200/105 0,1 - 1,2 1 - 60 5900 - 38350
ПГБ-200-РДБК1П-200/105 РДБК1П-200/105 0,1 - 1,2 30 - 600 5900 - 38350
ПГБ-200-РДБК1-200/140 РДБК1-200/140 0,1 - 1,2 1 - 60 9500 - 61750
ПГБ-200-РДБК1П-200/140 РДБК1П-200/140 0,1 - 1,2 30 - 600 9500 - 61750

Условное обозначение необходимо указывать при оформлении заказа с учетом требований к оборудованию:

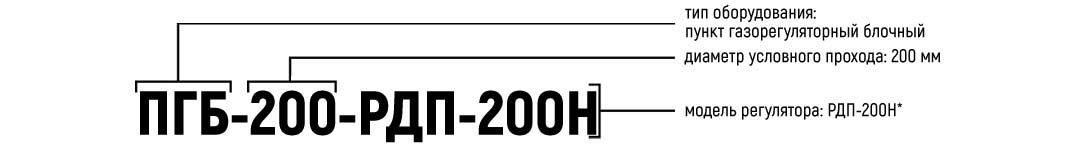

Пример условного обозначения ПГБ-200

* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров

Функциональная схема ПГБ-200*

Функциональная схема ПГБ-200

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-200*

Габаритные размеры ПГБ-200 по фасаду В-А

1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

Габаритные размеры ПГБ-200 по фасаду А-В

1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Как в Ульяновске заказать блочно-модульный газорегуляторный пункт ПГБ-200?

Оставить специалистам Завода ГазСинтез запрос на расчет стоимости проектирования, изготовления ПГБ-200 и расчета срока поставки до любого города Ульяновской области можно с помощью:

  • бесплатной телефонной линии 8-800-555-4784
  • электронной почты
  • формы "Запрос на оборудование"
