ПГБ-100-СГ

Газорегуляторный пункт ПГБ-100-СГ в блочно-модульном исполнении предназначен для эксплуатации на предприятиях газовой промышленности. Его основными функциями является снижение давления газа на входе, поддержание заданного уровня давления на выходе из системы, измерение расхода ресурса, а также очистка газообразной среды от примесей.

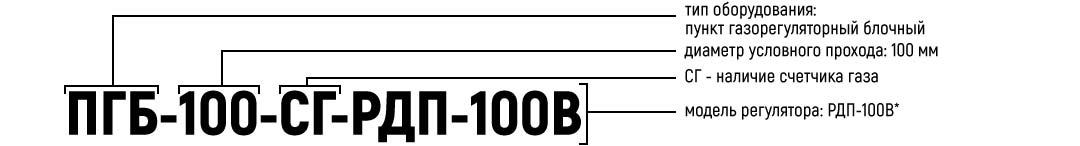

Условное обозначение необходимо указывать при оформлении заказа с учетом требований к оборудованию:

ПГБ-100-СГ

* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров

Как в Ульяновске купить ПГБ-100-СГ и уточнить сроки проектирования?

Запросы на стоимость и сроки проектирования и доставки до любого города Ульяновской области блочно-модульных газорегуляторных пунктов можно отправить специалистам Завода ГазСинтез одним из перечисленных способов связи:

  • бесплатная телефонная линия 8-800-555-4784
  • адрес электронной почты
  • форма "Запрос на оборудование"



Типоразмерный ряд ПГБ-100-СГ

Модификации ПГБ-100-СГ совпадают с типоразмерным рядом ПГБ-100:

Условное обозначение Регулятор Входное давление,
МПа
Выходное давление,
кПа
Пропускная способность, м3
ПГБ-100-РДНБК1-100/70 РДНБК1-100/70 0,05 - 1,2 1 - 60 2050 - 24884
ПГБ-100-РДНБК1П-100/70 РДНБК1П-100/70 0,05 - 1,2 30 - 600 2050 - 24884
ПГБ-100-РДП-100Н РДП-100Н 0,05 - 1,2 1,5 - 60 3035 - 28555
ПГБ-100-РДП-100В РДП-100В 0,1 - 1,2 60 - 600 4410 - 28555

Конструктивное исполнение ПГБ-100-СГ

Пункт редуцирования газа ПГБ-100-СГ поставляется на объект в металлическом блок-боксе, утепленном профлистами или сэндвич-панелями. Цвет и толщина сэндвич-панелей подбираются с учетом пожеланий Заказчика на этапе подготовки технического задания.

Категория размещения оборудования - 1 в соответствии с требованиями ГОСТа 15150-69, что разрешает устанавливать газорегуляторный пункт на открытом воздухе в районах с умеренным, умеренно-холодным или холодным климатом. Температура окружающего воздуха должна находиться в пределах от -60ºC и до +40ºC, а влажность воздуха может достигать 100% при температуре воздуха +25ºC.

Внутреннее пространство ПГБ-100-СГ подразделяется на:

  • Технологический отсек: фильтр газа, регулирующая и запорная арматура, первичные приборы КИП и автоматики
  • Вспомогательный отсек: электрическое силовое оборудование, вторичные приборы КИПиА и система обогрева помещений.

Оценка качества работы проводится по показаниям приборов учета, таких как:

  • датчики абсолютного или избыточного давления;
  • датчики температуры;
  • электронный корректор;
  • счетчик газа;
  • датчик перепада давления (устанавливается по заказу);
  • визуальные приборы контроля (манометры, термометры).

Для удобства обслуживания газорегуляторного пункта возможно предусмотреть передачу данных дистанционно за счет GSM-канала (при наличии GSM-модема).

Компоновочная схема ПГБ-100-СГ*

Компоновочная схема ПГБ-100-СГ

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Функциональная схема ПГБ-100-СГ*

Функциональная схема ПГБ-100-СГ

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-100-СГ*

Габаритные размеры ПГБ-100-СГ по фасаду В-А

1 - Р вх. (Ду 100); 2 - Р вых. (Ду 100); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

Габаритные размеры ПГБ-100-СГ по фасаду А-В

1 - Р вх. (Ду 100); 2 - Р вых. (Ду 100); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Для расчета стоимости ПГБ-100-СГ:

  1. присылайте технические требования на электронную почту zakaz@sargs.ru;
  2. заполняйте онлайн-форму для заказа изделия "Запрос на оборудование".

Для получения консультации нашего специалиста по устройству, конструкции и параметрам изделия, Вы можете:

  1. позвонить сотрудникам Завода ГазСинтез по телефону 8-800-555-4784;
  2. воспользоваться формой "Задать вопрос";
  3. оставить запрос через форму "Обратная связь".
